1、项目概述

2、建设原则

3、设计依据

• GA/T75-1994    《安全防范工程程序与要求》
• GA/T74-2000    《安全防范系统通用图形符号》
• GB50348-2004   《安全防范工程技术规范》
• GB/T32581-2016  《入侵和紧急报警系统技术要求》
• GB/T7946-2015  《脉冲电子围栏及其安装和安全运行》
• 招标文件

4、系统设计方案

 4.1 系统技术指标

1. 周界围墙电子围栏的安装避免出现盲区和死角，防区划分有利于报警时准确定位，且不大于70m，并设置为不可撤防模式；
2. 防盗报警控制器能接收入侵探测器和紧急报警装置发出的报警及故障信号，具有布防和撤防、不可撤防模式、外出与进入延迟的设置和编程，以及自检、防破坏、声光报警、报警记录与储存、打印输出、密码操作保护等功能；
3. 入侵探测器启动摄像机的报警/视频安防监控联动系统，可设置与探测同步的照明装置，有报警信号时，系统能立即自动将报警区域的视频安防监控图像显示在监视器上，并同步录像；
4. 入侵报警系统报警响应时间不大于2s，以公共电话网传输时报警响应时间不大于20s；
5. 报警器安装在无人看守的场所其报警声压不小于100dB（A），报警持续时间不小于20min，并可调整持续时间；
6. 入侵报警系统布防、撤防、报警、故障等信息的存储不少于30天；
7. 入侵报警系统的备用电源应满足8h正常工作；

4.2 系统结构设置

1. 前端设备设置

2. 传输方式设置

3. 总控中心设置

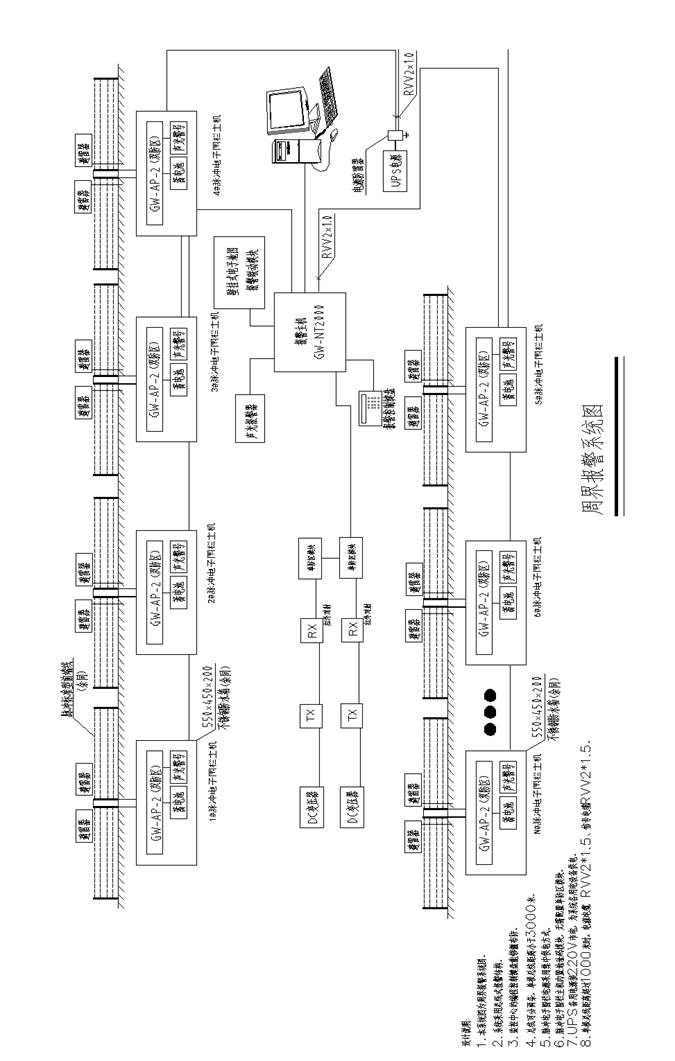

4.3 系统结构图

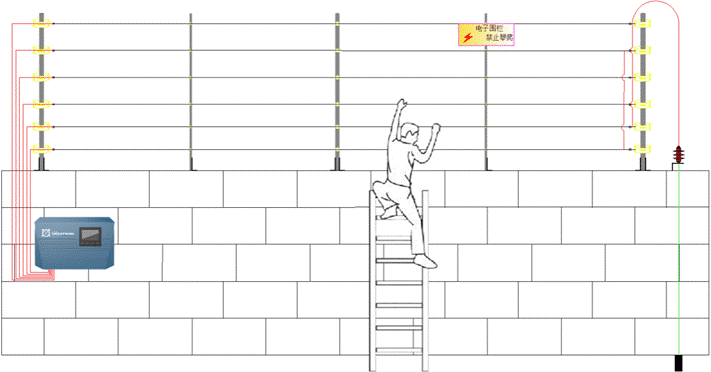

4.4 系统原理图

• 短路报警




• 断路报警


红外对射探测器工作原理如下 ：



5、主要设备参数

5.1 脉冲式电子围栏GW-AP-2

5.2 三光束红外对射ABE-100

• 3组同轴非球面双焦距精密光学聚焦镜；
• 有线、总线兼容；
• 动态频率分析，智能报警联动；
• 收发同步显示，智能雨雾识别；
• 状态实时报告，发射功率智能调节；
• 两组独立步进式精密微调；
• 专利的平衡检测，独特的数字滤波；
• 无需开外壳即可调整光轴。

5.3报警通信控制主机GW-NT2000

• 通过局域网(TCP/IP)可实现与中心计算机连接,支持两个中心管理；
• 可任意设定多个功能防区；
• 可任意编程为多种防区类型，配合各种探测器对周界、室内进行全方位防范；
• 设备、防区名称汉字任意更改，电脑配置，每个设备、防区最多支持7个汉字；
• 有3个密码权限,包括管理、编程、操作 ；
• 通过键盘密码、遥控器、中心计算机、电话进行撤/布防；
• 通过管理员密码撤布防,同时对所有键盘进行撤布防；对主键盘(键盘地址位0，挂接在键盘总线上)的撤布防，通过编程跟随设置，可以让其中一个从键盘或所有从键盘同时布撤防；
• 通过主键盘对单个分区、防区进行布撤防；
• 通过主键盘对联动设备单个或全部进行操作；
• 通过电脑进行编程和配置。可远程配置好，文件发送，就地写入主机，让编程和服务更为简单、有效；
• 20秒左右的语音报警支持，用户可通过电脑写入电话报警时的提示音，就地也可以接功放输出。

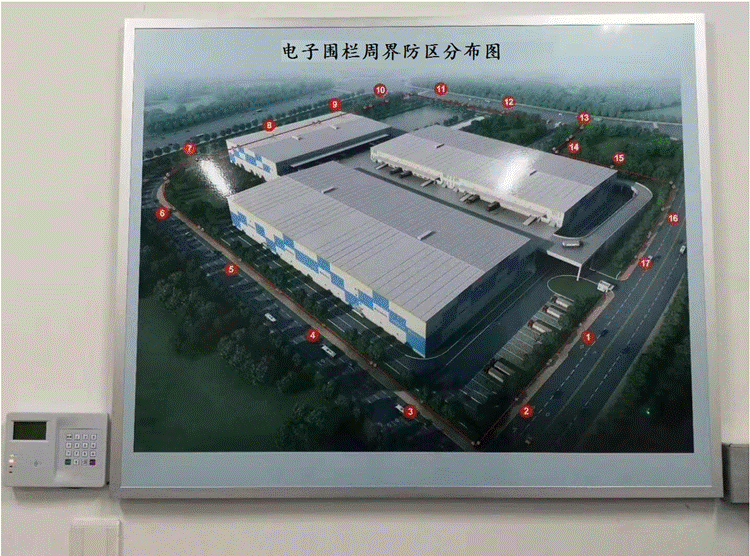

同时可配备电子地图壁挂模型:


电子地图配合联动模块使用，适用于周界报警显示，能清楚标示主要建筑平面位置及各设防点位置和编号，不会磨损，并能显示系统运行、防区报警、正常和故障等状态，同时在显示屏上显著位置标注公司名称，联系电话，联系人和保修期限。
系统工作状态灯：通过 LED 灯能实时显示系统工作状态（布、撤防）。
防区指示灯：当有报警信号发生时能及时显示报警区域位置,便于安保人员巡查。
