**公司出入口系统解决方案

  • 设计前言
**公司为解决出入口的人员管理及车辆管理问题,苏州佳风网络科技有限公司(以下称佳风科技)作为智能化系统长期优质工程商,负责此次方案设计,佳风科技在多次和客户沟通需求后,根据需求进行本次方案的软硬件系统的综合应用解决方案。
  • 设计说明
根据**公司关于出入口系统的需求,做如下设计:
  1. 设计充分考虑了将来整个园区的管理,和将来的考勤、门禁、消费、梯控视频监控等系统使用统一的海康威视综合安防平台,确保园区将来所有功能使用统一平台,统一管理,统一发卡和统一人脸以及人车绑定等功能;
  2. 在出入口大门对车辆实时车牌抓拍,道闸控制;对进出内部固定人员进行人脸识别,摆闸控制,摆闸通道设置宽度为1M,可保证电瓶车人员人脸识别电瓶车进入;
  3. 有车位的固定车可设置车牌权限,进出自动抬杆,显示屏显示和播报车辆车牌号码等信息;无车位的临时车有两种方式管控:1、收费模式:车辆进入自动抬杆,出门根据停车时间收费,收费规则可设置,收费方式可支持云收费,二维码收费等;2、不收费登记模式:车辆进入不抬杆,保安室登记后由保安手动放行,出门同样由保安手动放行,记录车辆进出时间;
  4. 人员通道设置为园区固定人员通过人脸识别权限进出,临时访客登记后保安放行或者给与临时访客卡通行权限;
  5. 系统连接海康威视综合安防平台,在平台中统一设置车牌和人脸或刷卡权限,收费规则等功能;
  6. 所有进出抓拍记录可保存查询报表导出;
  • 软硬件基础配置
1、硬件:服务器,停车场系统硬件,人员通道系统硬件;
2、软件:海康威视综合安防平台,停车场管理模块,门禁管理模块;
3、布线,安装,调试;

  • 硬件部分实现:
  1. 硬件拓扑图:

  1. 硬件部分产品参数及图片:

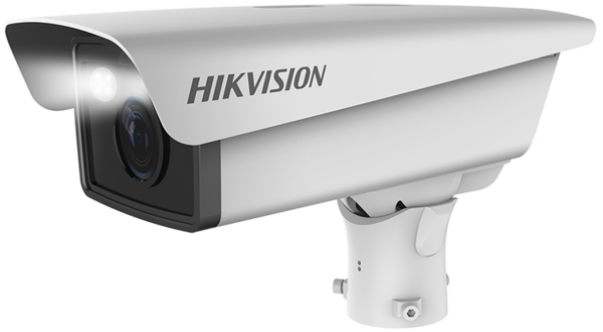

  1. 抓拍相机:
【智能补光抓拍一体机】【深度学习】【大角度识别】
包含:防护罩、镜头、摄像机、2个LED补光灯等
分辨率:200万,1920*1200
帧率:25fps(1920*1080)
传感器类型:1/3"  Progressive Scan CMOS
最小照度:彩色0.002Lux@(F1.2,AGC ON),黑白0.0002Lux @(F1.2,AGC ON)
镜头:3.1-9mm电动变焦镜头,支持软件自动调焦
补光灯:内置2颗LED补光灯,2颗灯珠颜色保持一致,红外/白光可配置切换
自动光圈:DC驱动
ICR切换:支持
视频压缩标准:H.264/H.265/MJPEG
图像设置:饱和度,亮度,对比度,白平衡,增益,3D降噪通过软件可调
存储功能:内置TF卡槽
智能识别:车牌识别、车型识别、车标识别、车身颜色识别
补光灯控制:补光灯自动光控、时控可选
接口:1 个RJ45 10M/100M/1000M 自适应以太网口,1个 RS-485 接口,1个RS-232接口,1路音频输入,1路音频输出,3路触发输入,2路继电器输出
无线模块:(型号带4,表示支持4G传输)
功能特性:外接道闸,布防状态下可根据存储黑白名单自动控制外接道闸开/关;车辆抓拍:支持车牌、车型、车标、车身颜色识别,电动变焦、自动光圈,内置LED补光灯,同步补光,同步录像,黑白名单控制,视频触发

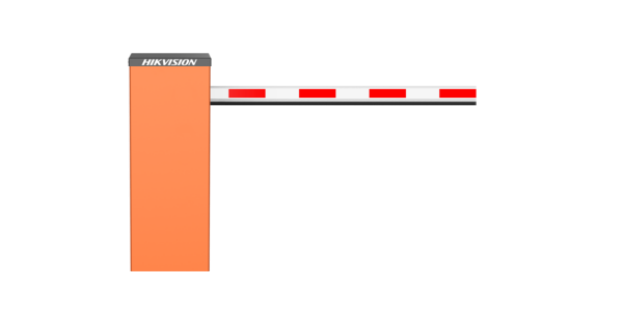

  1. 道闸:
【直杆】【快速】5系列道闸
包含:2个遥控器、1个防砸雷达
道闸类型:直杆
道闸方向:全向
道闸杆长:4米
运行速度:0.9~2.0秒
机箱材质:冷轧钢
机箱颜色:橙色
输入电压:220VAC+10%
电机驱动:直流无刷电机驱动控制
电机功率:300W
功能特性:支持变频、遇阻反弹、防冷凝、手动开闸功能、支持免学习功能(按键微调限位位置,调试简单)、事件日志记录功能

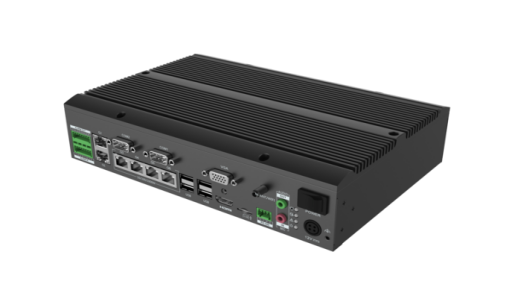

  1. 出入口终端:
【出入口控制终端】【固态硬盘】【含管理软件】
CPU:Apollo Lake J3455平台处理器 ;
内存:4GB;
标配128G SSD,可选配一块3.5寸机械硬盘;
其他接口:6个1000Mbps自适应网口(G2~G6为交换机,G1为独立网口,支持双网隔离)、2个RS232、2个RS485、4个USB3.0;4个开关量输入,4个继电器开关量输出、1个VGA输出接口,1路内置预留SATA接口、1路音频输入/输出接口、1个HDMI输出接口;
操作系统:Windows 10;
支持接入的牌识设备数量:4路高清出入口视频单元;
存储功能:支持对车辆出入记录的本地存储:≥80万辆通行车辆信息 或 ≥30万辆的违法车辆信息;
平台功能:支持上传至海康智能停车场管理系统;支持上传至其他中心管理系统(需定制);
远程管理:支持远程进行权限设置或维护管理;
工作电压:主机12VDC,外接220VAC电源适配器;
功耗:平均25w,最高50w;
工作环境温度:-20 ℃~70 ℃;
工作环境湿度:10%~90%@40℃,无凝结;
外形尺寸:245mm(W)×65mm(H)×170mm(D);
重量:3.00kg。
功能特性:含出入口管理软件,无风扇设计,集成交换机、485接口、报警2进4出、麦克风输入、视频HDMI及VGA接口,正版Windows系统"

  1. 安装立柱:
【DS-TCG2XX配套立柱】
立柱高度:1.3米
立柱直径:60mm
1.3米处可安装一体机
0.5米处可安装“四行LED显示屏”

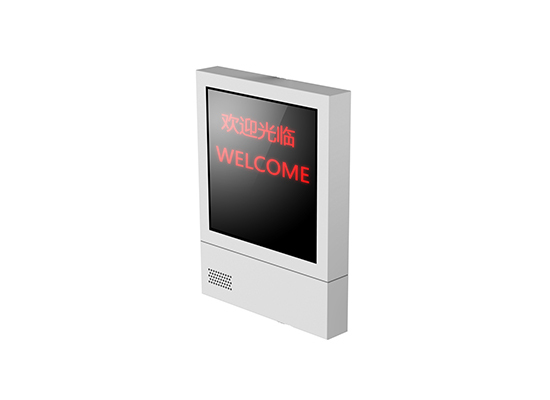

  1. 显示屏:
【四行四字】室外显示屏
工作电压:AC220V±10%,50Hz
LED亮度:1200cd
LED角度:110°
外框材料:铁框喷塑(显示部分为深色钢化玻璃)
安装方式:背面抱箍
喇叭规格:4Ω10W
防护等级:IP54
点距:P4.75
基色:1红1绿
下行通讯方式:RJ45(特殊场景也支持RS485)
显示方式:即显、左移、上移、上展开、下展开等显示方式
字符显示:支持GB2312字符集,支持16×16点阵常用汉字
通讯距离:RJ45 120米
功耗:最大50W,平均30W
显示面积:高304mm*宽304mm
外形尺寸:宽364mm*高484mm*厚60mm
功能特性:四行,四字,双色,带语音模块及音箱,出入口室外显示屏,P4.75,抱箍安装

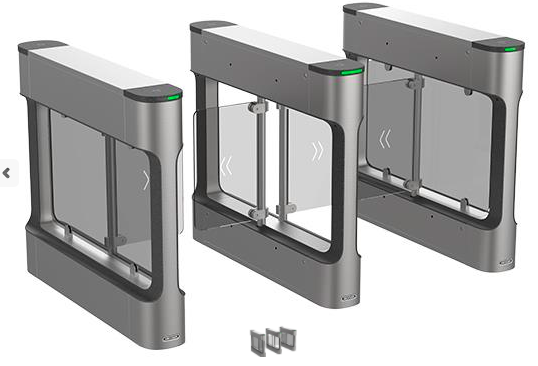

  1. 速通门
闸机通道采用厚度不低于1.2mm的不锈钢板材;通道应至少采用12对红外对红外对射,能在晴天、雨天等环境下稳定运行,不产生误报
闸机通道应为摆闸箱体,门翼可以选择采用亚克力或不锈钢材质,箱体尺寸:长≥1500mm,宽≤200mm,高≥960mm
闸机设备的外表面,平整清洁,没有毛刺、飞边、砂眼、气孔等常见缺陷,没有擦伤、划痕、变形、破损以及生锈、腐蚀等损伤,没有尖锐的凸起、边角或棱角
闸机通道应支持外接蓄电池,在紧急情况断电后可自动开门,同时支持蓄电池自动充电功能
闸机通道应具备允许通行、禁止通行检查功能,没有经管理人员授权的人员闯入时能够警示
闸机通道应具备应急放行的功能,设备在断电或者发生故障后能处于无拦挡状态
闸机通道应支持每天不少于8个时间段的常开/常闭管控,设置某时段的通道为常开或常闭,方便管理,同时应支持按时间分时段管控门禁权限,支持不少于128个周计划、不少于1024个节假日、不少于64个假日组、不少于255个计划模板
闸机通道门翼开/关速度至少支持10档可调,开门速度<0.5 s
闸机通道应支持翻越报警的功能,当检测到有人翻越时,可联动语音播报、指示灯等警示,同时可上传报警事件
闸机通道应支持滞留报警、反向闯入报警、通行超时报警、误闯报警等功能,除了联动语音播报、指示灯等警示外,需同时上传对应的报警事件
闸机通道应支持防尾随功能,在通道中同时通行人数超过允许通行的人数时,除了联动语音播报、指示灯等警示外,需同时上传对应的报警事件,减小检测距离不大于30mm
闸机通道应满足防冲要求,处于关门状态时门翼锁死,如果检测到外力冲撞,除了联动语音播报、指示灯等警示外,需同时上传对应的报警事件。在门翼受到撞击后,需快速恢复到正常状态,时间<3.5s
闸机通道应具备防夹保护的功能,在门翼动作过程中遇到阻力时门翼应自动停止动作,除了联动语音播报、指示灯等警示外,需同时上传对应的报警事件。人员通行时,红外检测到人员在非安全区域,门翼自动停止动作,人员离开通道后,门翼自动复位
闸机通道功能应满足单通道反潜回、多通道跨主机反潜回的功能,当检测到任意一种反潜回报警时,除了联动语音播报、指示灯等警示外,需同时上传对应的报警事件,有效防止非授权人员非法入侵。
闸机通道应集成语音模块,可满足根据用户需求自定义语音播报内容,同时可设置联动语音提示
闸机通道应具有消防联动接口,当消防信号触发时,门翼处于常开状态,当消防联动信号恢复时,门翼将自动复位
闸机通道主机应支持不少于6.3万卡片管理和18万事件记录存储
闸机通道物理接口应满足同时可接入RS485 和wiegand 接口的读卡器,同时具备TCP/IP接口不少于1个,单独232接口不少于3个,RS485/RS232可切换通讯接口不少于5个,开门按钮接口不少于2个,报警输入接口不少于4个,报警输出接口不少于4个,电锁输出接口不少于2个,CAN接口不少于2个
闸机通道认证通行应支持根据不同场景的权限管理有不同的开启方式,不限于多重卡认证开门、多重卡+中心远程开门、多重卡+超级卡开门功能、超级权限开门、中心远程开门、手机开门、居民身份证开门、银行卡开门、指纹开门、二维码开门、人脸识别开门、支持普通卡、来宾卡、胁迫卡、超级卡、残疾人卡、巡更卡、黑名单卡等多类型用户权限设置
闸机通道工作瞬间最大噪声声压不大于62dB(A),持续噪声声压不大于56dB(A)
闸机通道应支持集成读卡器、身份证阅读器、二维码、人脸识别组件、指纹、指静脉、显示屏等设备集成,实现多种认证方式组合使用
闸机通道外壳对外界机械碰撞的防护等级最薄弱处不低于IK05要求,其他表面不低于IK07要求
闸机通道通道环境适应性应支持工作温度-40℃~+70℃、湿热+40℃RH93%的要求
可提供国家安全防范报警系统产品质量监督检验中心(上海)提供的检验报告,同时可提供intertek报告,满足无故障运行次数≥1200万次
设备满足IP65防护等级要求

  1. 人脸识别一体机:
7英寸LCD触摸显示屏,屏幕分辨率不小于1024*600,屏幕防冲击防护等级IK04,除后壳盖板外的外壳防冲击防护等级IK07,支持IP65防水等级。(公安部检验报告证明)
设备采用高清双目相机宽动态相机(1路可见光摄像头,1路红外摄像头),可适应强光、逆光、暗光等条件的人脸识别,最大分辨率1920×1080,帧率30帧/s,(公安部检验报告证明)
设备本地人脸库存储容量50000张,本地卡存储容量50000张,本地出入记录存储容量100000条。(公安部检验报告证明)
★设备具有丰富的硬件接口,应不少于以下硬件接口及能力: LAN*1(10M/100M/1000M自适应) ;WIFI*1;RS485*1;韦根*1;USB*1;喇叭扬声器;I/O输出*2; I/O输入*4;PSAM*1;SIM*1;红绿双色LED状态灯;机械防拆开关*1。(公安部检验报告证明)
设备支持根据比对结果输出开关量信号;支持通过RS485协议或wiegand接口扩展读卡器;支持通过RS485协议扩展身份证阅读器;支持通过RS485协议或wiegand接口外接门禁主机等设备。(公安部检验报告证明)
设备支持局域网、互联网环境的网络通信,可被4个客户端软件同时实时监听,在线状态下实时上传比对记录。(公安部检验报告证明)
设备支持通过Web进行设备信息查询、用户信息管理、设备时间管理、系统维护、安全操作管理、技术参数配置、图像参数配置。(公安部检验报告证明)
★设备的人脸识别距离:0.2~3m;人脸识别误识率≤0.01%,准确率≥99.8%,人脸识别速度≤0.2s;支持在0.001lux低照度无补光环境下正常实现人脸识别。(公安部检验报告证明)
★设备支持人脸识别、人证比对(需外接身份证阅读器)、刷卡(需外接读卡器)、二维码、密码等认证方式,且支持以上任意一种、任意两种或三种组合认证开门;根据使用场景,认证开门方式还应包括:多重卡认证开门、多重卡+中心远程认证开门、多重卡+超级密码开门、多重卡+超级卡开门、 首卡开门、超级权限开门、管理中心远程开门、APP远程开门、室内机及管理机远程开门。并且支持255组时段计划模板、1024个假日计划管理,也可支持常开、常闭(公安部检验报告证明)
★设备支持视频对讲功能,支持本地设置小区期号、楼号、房间号信息,可跟平台或客户端、室内机、管理机、手机APP进行视频对讲;支持管理中心远程视频预览功能;同时支持接入NVR设备,实现视频监控录像。(公安部检验报告证明)
★设备支持黑名单功能,本地50000个人脸黑名单比对,支持本地黑名单事件信息上传平台,有授权人员和未授权陌生人刷脸时,设备支持抓拍图片并实时上传平台。(公安部检验报告证明)
设备具有数据加密功能,包括支持本地非明文存储比对结果、身份信息及抓拍人脸照片;支持实时非明文上传比对结果、身份信息及抓拍人脸照片等至管理中心;支持断网续传离线记录非明文数据功能;设备对USB导出数据(事件记录及人脸等)应采用非明文方案;支持本地根据具体用户按天、周、月、自定义时间段或全部查询事件记录。(公安部检验报告证明)
适用温度范围:-40℃至80℃。(公安部检验报告证明)
★设备应具有FCC、CE、CB、UL、公安部检测报告

  • 出入口设计图纸

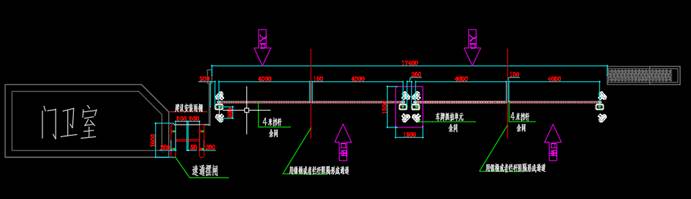

  1. 方案:考虑到园区较大,内部人员和车辆较多,设置单人员通道,双车道进,双车道出,提高上下班通行效率,大门空间足够,如下图(如看不清请参考单独的CAD和PDF图纸);



  • 技术方案要求:

车辆系统
车牌自动识别;配置LED屏显示车牌并提示权限信息;施工免切地面,应使用雷达防砸技术,保护车辆及行人。总体美观,故障率低,有相关项目案例经验。

主要设备技术要求:

  1. 车牌识别
相机采用变焦镜头,便于根据现场环境调试
可识别出视频中机动车车牌略微水平倾斜的车牌号码;
支持7种常见车型识别,包括轿车、客车、面包车、大货车、小货车、中型客车、SUV/MPV
支持新能源车牌识别,苏U车牌识别

  1. 车辆道闸
变频功能:支持起、落杆加减速调整,实现快速起竿、慢速落杆,平稳运行;
到位信号输出:有开到位、关到位信号输出
红绿灯控制功能:放行时控制外接绿灯亮,禁止通行时控制外接红灯亮
应急放行功能:断电后,可通过工具手动操作使道闸处于开闸状态;通过增加配件,支持断电自动抬杆
雷达检测:通过毫米波雷达可进行检测车辆和行人

  1. 人脸识别
采用7寸屏幕,录入照片后非恶劣光线下识别率可达99%以上;
速通门关闭时间可设置1-5S;
建议安装雨棚,以防止阳光直射情况下识别率低;
以上系统,设计应注意设备美观、稳定,使用成熟的技术方案。同时具备扩展性,需要与我司现有人员管理系统结合使用。软件操作简单明了,减少中间流程环节,提高效率。

  • 实际案例展示

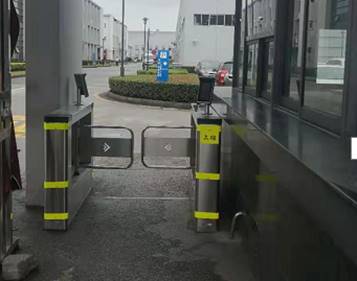

1、人员通道:可刷卡,可人脸,可过电瓶车;

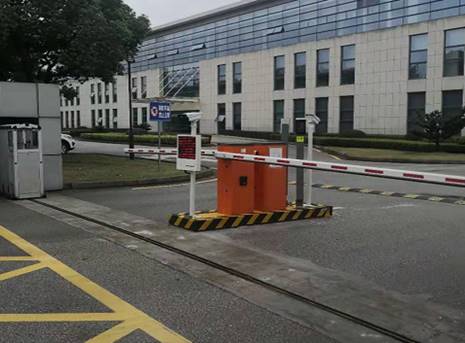

2、车辆通道:中间安全岛,两侧过车
